一般的描述

SGM4917立体声耳机放大器是为便携式设备设计的，在那里电路板空间是一个溢价。SGM4917采用无盖结构，从单一电源产生地面参考输出，不需要大型直流阻塞电容器输出，节省成本、板空间和组件高度。此外，对于SGM4917B，增益在内部设置(-2V/V)，进一步减少了组件数量。对于SGM4917A，增益可以通过外部反馈电阻调节。

SGM4917运送每通道为32 80 mwΩ负载和THD + N低0.02%。217Hz的-78dB电源抑制比(PSRR)允许该设备在没有额外线性调节器的情况下从有噪声的数字电源运行。全面的点击-弹出电路抑制可听见的点击和弹出在启动和关闭。

SGM4917运行从单个2.7V到5.5V电源，只消耗2.7mA电源电流，并在-40℃到+85℃温度范围内指定。SGM4917采用绿色TQFN-3×3-16L封装。

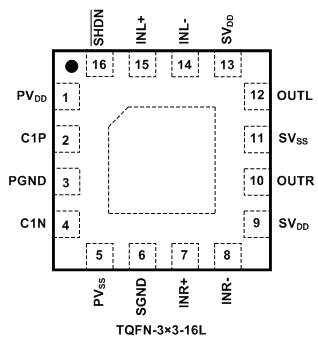

PIN CONFIGURATIONS

圣邦微SGM4917

特性

•SGM4917A:外部反馈增益网络

SGM4917B:固定-2V/V增益

•不需要笨重的直流阻塞电容器

•地面参考输出消除直流偏置

耳机地脚电压

•不会造成低频响应的退化

输出电容器

•差分输入增强噪声消除

•80兆瓦到32Ω负载从5 v电源

THD+N = 0.1% (TYP，每个频道)

•低0.02% THD+N

•高PSRR (-78dB, 217Hz)

•集成点击-弹出式抑制

•2.7V至5.5V单电源操作

•低静止电流(VDD时2.7mA = 5V)

•关闭控制

•欠压锁定功能

•-40℃至+85℃工作温度范围

•绿色TQFN-3×3-16L包装

应用程序

笔记本电脑

手机

pda

MP3播放器

智能手机

便携式音频设备

订购信息

Part Number	Status	Package	Pins	Pb-Free	Temp Range
SGM4917AYTQ16G/TR	Production	TQFN-3×3-16L	16	Y	-40℃ to +85℃
SGM4917BYTQ16G/TR	Production	TQFN-3×3-16L	16	Y	-40℃ to +85℃
